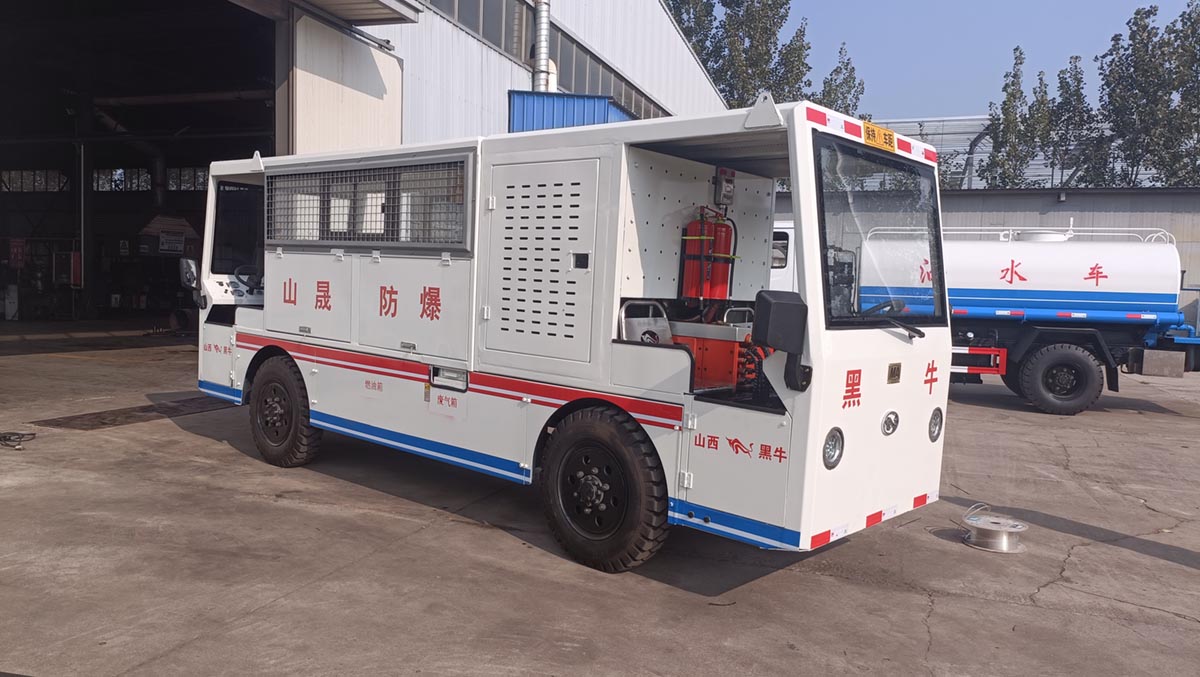

WCS12RE防爆柴油機無軌膠輪車
WCS12RE防爆柴油機無軌膠輪車技術參數
|
項 目 |
主要技術參數 |
備注 |
|
型號 |
WCS12RE |
|
|
整備質量 (kg) |
3900 |
|
|
額定乘人數 (人) |
12 |
|
|
外形尺寸 (長× 寬× 高) (mm ) |
(5150±150) × ( 1350±30) × (2075±50) |
|
|
軸距 (mm ) |
2860±60 |
|
|||
|
前輪距 (mm ) |
1160±30 |
|
|||
|
后輪距 (mm ) |
1160±30 |
|
|||
|
最小離地間隙 (滿載,mm ) |
170±9 |
|
|||
|
爬坡能力 (°) |
14 |
|
|||
|
各檔速度 (km/h) |
Ⅰ檔 |
11±1 |
|
||
|
Ⅱ檔 |
17±1 |
|
|||
|
RⅠ檔 |
11±1 |
|
|||
|
RⅡ檔 |
17±1 |
|
|||
|
最小通過能力半徑 (mm ) |
內：5750±150，外8050±200 |
|
|||
|
最大牽引力 (kN) |
≥20 |
|
|||
|
傳動方式 |
液力傳動 |
|
|||
|
制動型式 |
行車制動、停車制動/緊急制動 |
四輪制動、彈簧制動、液壓釋放、濕式制動器 |
|
||
|
驅動形式 |
四輪驅動 |
|
|||
|
燃油箱容量 (L) |
40 |
|
|||
|
防爆柴油機型號 |
HN495DZLDFB(A) |
|
|||
|
防爆柴油機功率 (kW) |
30 |
|
|||
|
防爆柴油機額定轉速 (r/min ) |
2400 |
|
|||
|
保護型式 |
防爆電保護 |
|
|||
|
接近角 (°) |
18±2 |
|
|||
|
離去角 (°) |
22±2 |
|
|||
|
后懸 (mm ) |
1150±30 |
|
|||
|
軸荷 |
空載(Kg) |
前軸 |
2160±60 |
|
|
|
后軸 |
1740±50 |
|
|||
|
滿載(Kg) |
前軸 |
2600±60 |
|
||
|
后軸 |
2140±60 |
|
|||
|
發
動
機 |
型號 |
HN495DZLDFB(A) |
|
型式 |
立式、直列、水冷、四沖程、高壓共軌 |
|
|
燃燒室型式 |
電控噴射 |
|
|
額定功率/轉速 (kW/min) |
30/2400 |
|
|
最大扭矩 (N ·m) |
167 |
|
|
燃油消耗率 (g/kW ·h) |
≤220 |
|
|
起動方式 |
防爆電起動 |
|
|
冷卻系統 |
強制水冷 |
|
|
傳 動 系 統 |
變矩器 |
變矩器 (組合式，變矩器與變速器組合) |
|
傳動軸 |
兩根，分別為管狀、開式、有兩個萬向節 |
|
|
差速器 |
對稱式錐齒輪輪間差速器 |
|
|
半軸 |
全浮 |
|
|
車輪 (前輪/后輪) |
輪胎規格 |
6.50-16 |
|
輪胎氣壓 |
0.7MPa |
|
|
制動 系統 |
腳制動型式 |
后橋輪邊制動器 ，濕式失效安全型 |
|
手制動型式 |
后橋輪邊制動器 ，濕式失效安全型 |
|
|
轉向 系統 |
型式 |
全液壓轉向器 |
|
電 器 系 統 |
礦用隔爆型柴油機車用發電機 |
FB600/28 |
|
柴油機車用隔爆型起動機 |
ZBQ-7.8/24 |
|
|
DGY1-30/24L |
||
|
礦用柴油機車保護裝置 |
ZCB24 |
|
|
礦用隔爆型鋰離子蓄電池電源 |
DXBL2560/25.6Q |
|
|
礦用隔爆型柴油機車用控制箱 |
KXB-2.4/24C |
